原理：

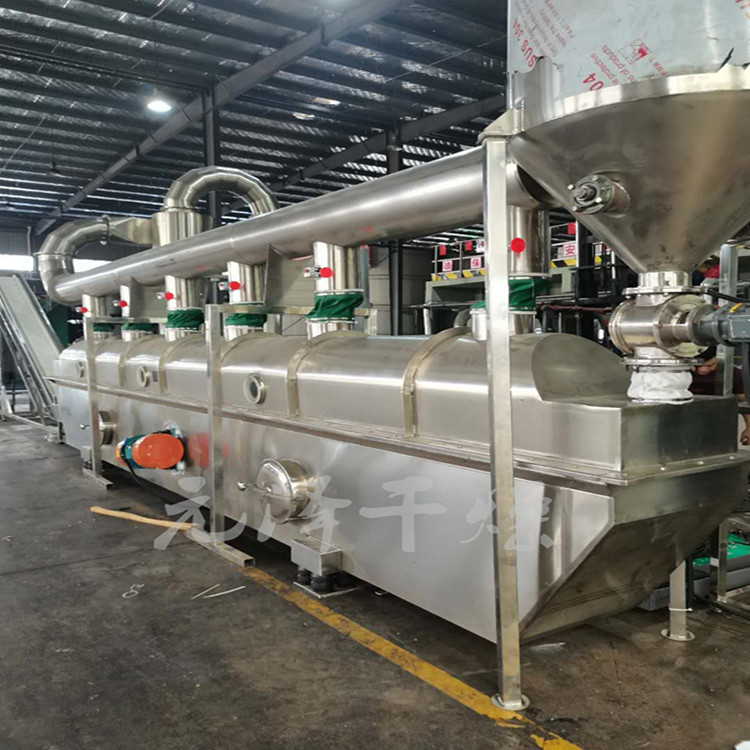

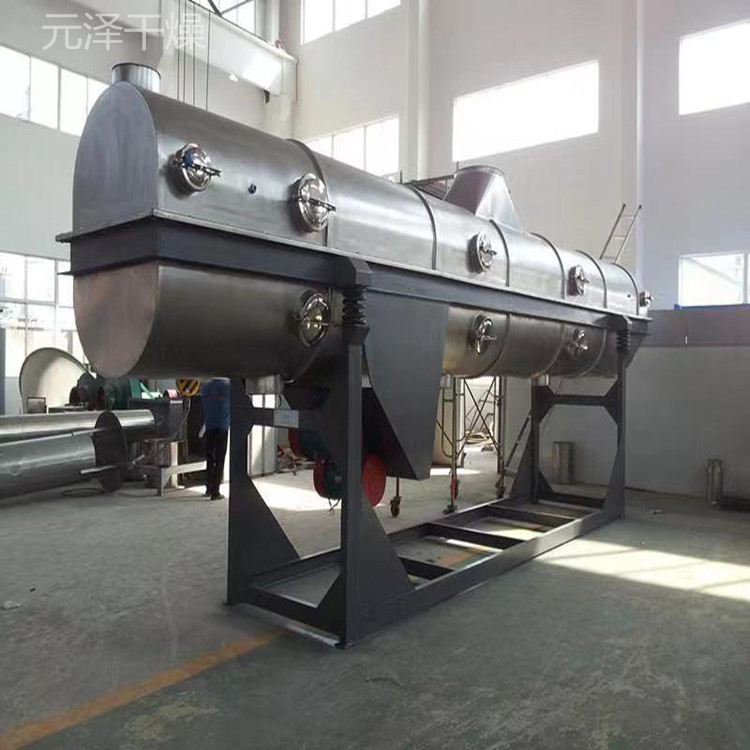

   目前应用较广的卧式振动流化床干燥机，形状和基本结构与普通卧式流化床干燥机很相似。区别在于振动流化床整个机体通过弹簧支撑在底座上，多孔板稍向出料端倾斜，机体一侧或两侧装有振动电机。物料依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。

   物料自进料口进入机内，在振动力作用下，物料沿水平方向抛掷向前连续运动，热风向上穿过流化床同湿物料换热后，湿空气经旋风分离器除尘后由排风口排出;干燥物料由排料口排出。

应用范围：

   振动流化床干燥机广泛适用于化工、医药、食品、塑料、粮油、矿渣、制盐、烟糖等行业的粉状、颗粒状物料的干燥、冷却、增湿等作业，同时还可用于干燥冷却、冷却增湿作业。

1、化工:硼酸、硼砂、对本二酚、催化剂、聚氯乙烯、轻质碳酸钙、无水硫酸钠等。

2、医药:葡萄糖、古龙酸、知母、桔梗、白术、颗粒药丸、胶囊等。

3、食品:味精、砂糖、精盐、酒糟、骨胶、豆瓣等。

4、轻工:洗衣粉、玉米胚芽、淀粉等。

5、其他:矿粉、金属粉、焦炭、钢砂、饵料、糠醛、硅砂、调色剂、陶上、谷氨酸、石英、研磨材、肥料、颗粒农药、种子、牧草、骨粉、云母石棉、木材片子等。

特点：

1、物体受热均匀，热交换充分，干燥强度高，比普通干燥机节能 30%-50%;

2、振动源是采用振动电机驱动，运转平衡、维修方便、噪音低、寿命长;

3、流态化均匀，无死空隙和吹穿现象，可以获得均匀的干燥、冷却、增湿的制品;

4、可调性好，适应面宽，料层厚度和在机内移动速度以及全振幅变更均可实现无级调节;

5、对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果;

6、采用全封闭式的结构，有效地防止了物料与外界空气的交叉感染，作业环境清洁;

7、振动有助于物料分散，如选择合适振动参数，对普通流化床易团聚或产生沟流的物料可顺利流化干燥;

8、由于无激烈的返混，气流速度较之普通流化床也较低，对物料粒子损伤小。在干燥过程中要求不破坏晶形，或对粒子表面光度有要求的物料较为合适。

9、产品具有良好的均匀度、流动性和溶解性，产品纯度越高，质量好。

10、生产过程简化，操作控制方便。对于湿含量40-60%(特殊物料可达90%)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。对产品粒径、松密度、水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。

技术参数：

注：部分参数设计时视不同物料有所调整，以设计为准。
