设备概述:
盘式干燥机是在间歇搅拌传导干燥器的基础上,综合了一系列先进技术,经过不断改进而研制开发的一种多层固定空心加热圆形载料盘、转耙搅拌、立式连续的以热传导为主的干燥设备。这种干燥过程,就是将载热体通入各层空心圆盘内,以热传导的方式间接加热盘面上所放置的湿物料,在转动耙叶的刮耙作用下,使不断移动翻滚的物料内的湿份在操作温度下蒸发,其蒸汽随设备尾气排出,从而在设备底部连续地获取合格的干燥成品。
工作原理:
湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干盘上物料向里移动并从中间落料口落如下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水、导热油和高温熔盐,加热介质由干燥盘的一端进入,从另一端导出。已干物料从最后一层干燥盘落到壳体的底层,最后被耙叶移送到出料口排出。湿份从物料中溢出,由设在顶盖上的排湿口排出,真空型盘式干燥器的湿气由设在顶盖上的真空泵口排出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机,可提高其干燥的生产能力,干燥膏糊状和热敏性物料,可方便地回收溶剂,并能进行热解和反应操作。
设备特点:
1.连续运行,热效率高。盘式连续干燥机以传导传热方式进行干燥,干燥过程中干燥器内只通入极少量(或不通入)空气,其尾气携带量很少,故其热效率可达65%以上。
2.动力消耗低、噪音小。由于干燥过程中料层很薄,主轴转速低,物料传送系统所需的功率小,电耗很少,其全套干燥装置动力消耗仅是对流方式传热装置动力消耗的1/5~1/7,且噪音很小。
3.物料受热均匀,干燥时间短。由于干燥过程中物料在干燥盘中沿阿基米德螺线运动轨迹翻滚前进,物料所走路程为干燥盘半径的5倍,且逐层下落,因此物料接触加热盘面时间基本相同,受热很均匀。
4.物料损失小、环境保护好。
5.干燥能力大。
6.设备密闭连续操作,工人劳动强度低。

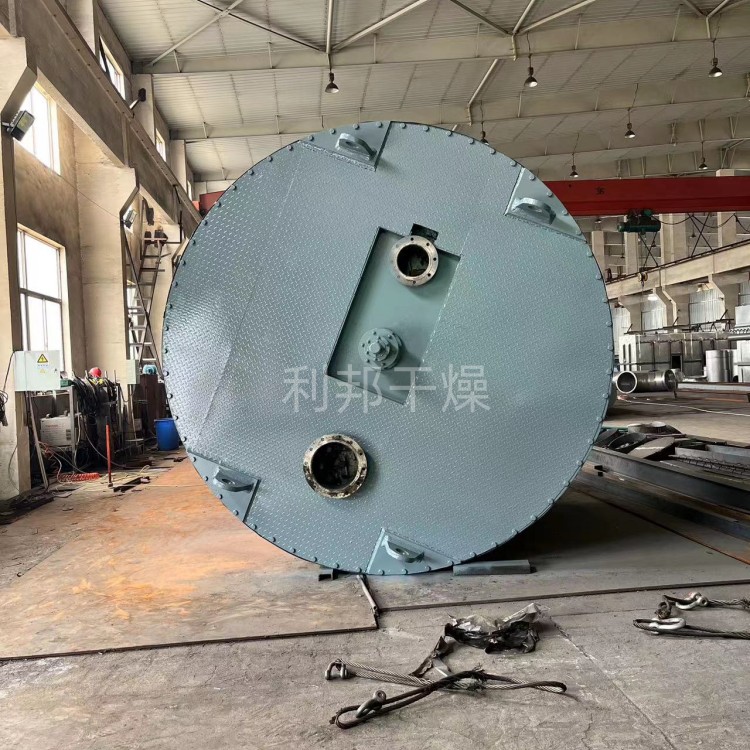

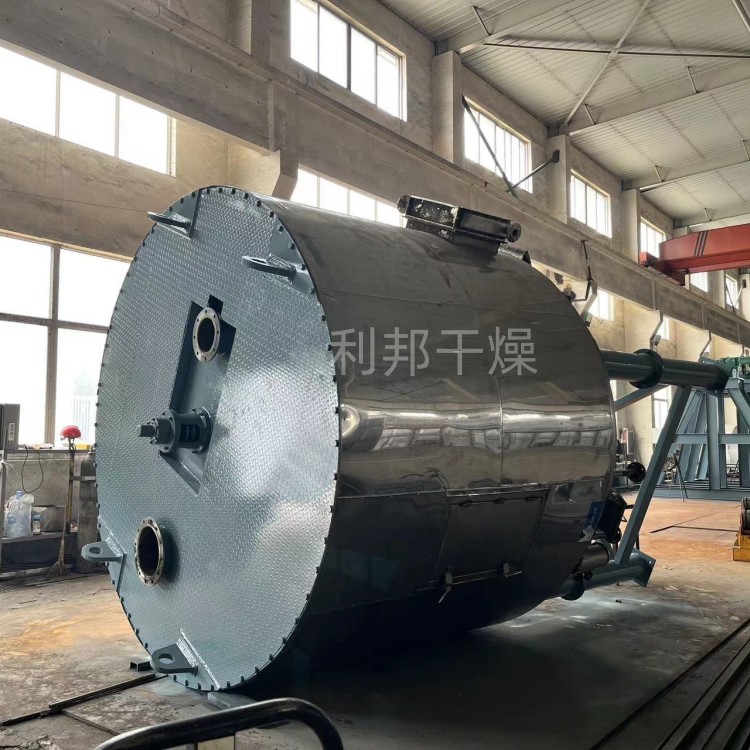

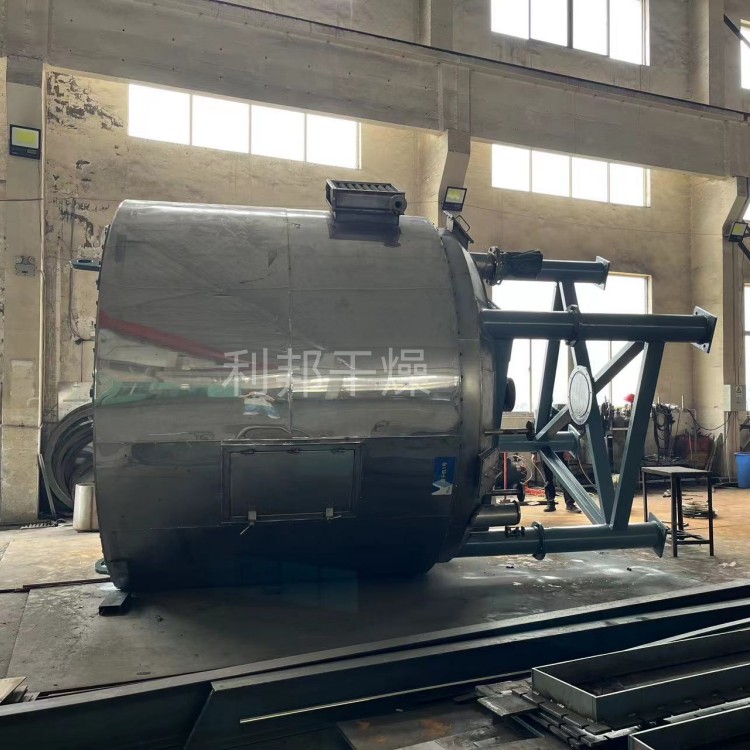

设备图片:
